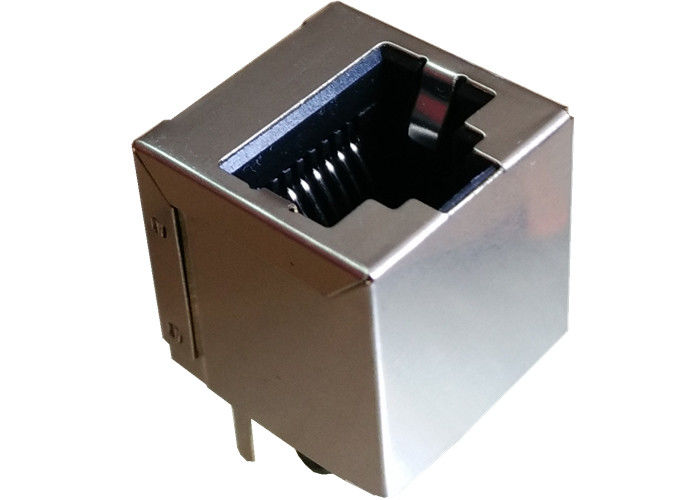

HFJV1-2441 Vertical RJ45 10 / 100BASE-TX Zintegrowane złącze Ethernet FastJacks

HFJV1-2441 Vertical RJ45 10 / 100BASE-TX Zintegrowane złącze Ethernet FastJacks

Szybkie Szczegóły

FastJack ™ 1x1 Vertical 10 / 100BASE-T RJ45

1. 10 / 100BASE-T Ethernet RJ45
2. Zgodny z IEEE802.3u
3. 350 uH min OCL przy 8mA DC Bias w pełnym zakresie temperatur
4. 30μ "Złocenie (min) w kontaktach
5. Testowanie zgodności 100%
6. 1500Vrms Hi-Pot

7. Projektowanie modelu: 【 HFJV1-2441 】

8. Model produkcji masowej: 【 LPJXXXXNL 】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis

FastJack ™ 1x1 Vertical 10 / 100BASE-T RJ45, M eeting IEEE 802.3 / af / at

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
