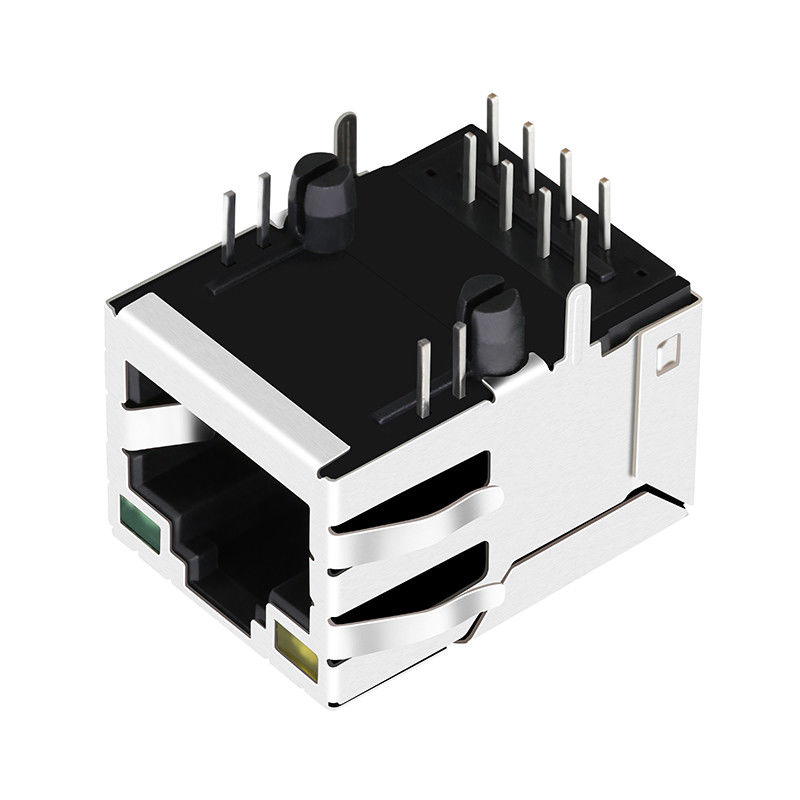

5-6605704-9 Magnetyczne gniazdo RJ45 10 / 100Base-T Magnetyczne LPJ16054ADNL

5-6605704-9 Magnetyczne gniazdo RJ45 10 / 100Base-T Magnetyczne LPJ16054ADNL

Szybkie Szczegóły

1.Aplikacje Tab-Up 10/100 Base-T

2.8P8CZintegrowany filtr Rj45 Female Jack

3,5–6605704–9 【Projektowanie modelu】

4.LPJ16016A28NL【Model produkcji seryjnej】

4. LED opcjonalnie, EMI-finger Opcjonalnie.

Opis


1X1-Tab-Up RJ45 Magjack z / bez diod LED, spełniający IEEE 802.3af / at

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu płytki drukowanej = wejście z boku (kąt prosty) / wejście z góry (pionowo)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Bez
2) Metoda zakończenia = lutowane

5. Funkcje związane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI - górne i boczne = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) Długość ogona płytki drukowanej

6. Funkcje związane z kontaktami:
1) Fabrycznie załadowany = Tak
2) Rodzaj zakończenia styków = Otwór przelotowy / montaż powierzchniowy

7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,

Fala lutownicza zdolna do 260 ° C, fala lutownicza zdolna do 265 ° C
3) Historia zgodności z RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja 2) = zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminala

Służy do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...
