Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TG1G-E001NJRL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
TG1G-E001NJRL |
LINK-PP P / N: |
LP82430ANL |
Prędkość: |
1000 BASE-T |
Liczba portów: |
Podwójny |
aplikacji: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
24 |
Temperatury: |
-40 TO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
TG1G-E001NJRL |
LINK-PP P / N: |
LP82430ANL |
Prędkość: |
1000 BASE-T |
Liczba portów: |
Podwójny |
aplikacji: |
Lan Ethernet (NoN PoE) |
Pakiet: |
SMD |
Kod PIN: |
24 |
Temperatury: |
-40 TO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
1. Pojedynczy transformator portowy
2.ColiStruktura: Toroidalna
Transformator 3.100base-t
4.SMD, 24 szpilki

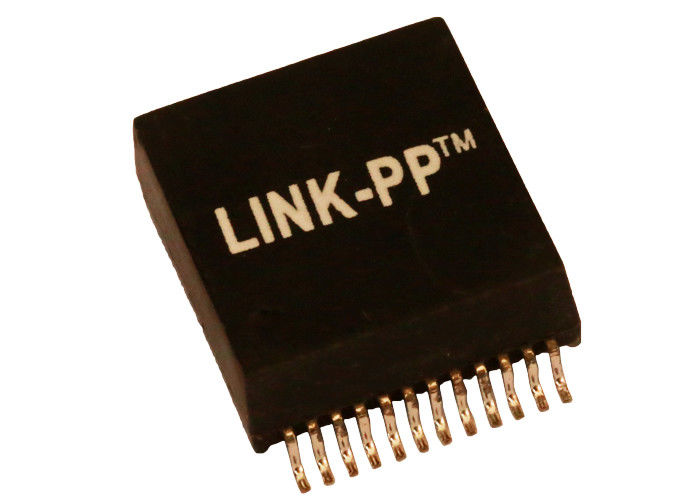

10/100 / 1000BASE-TX Transformator z pojedynczym portem z 24 pinami
Opis:
Uniwersalny TRANSFORMATOR MAGNETYCZNY ETHERNET
| Podanie | LAN ETHERNET (PoE i NON PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LPXXXXNL |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Budowa | PRZEKAZ MOLD |
| Rdzenie na port | 4 |
| Liczba portów | KWADRAT |
| PCB | BRAK PCB |
| Pakiet | SMT |
| Wysokość opakowania (cale) | 0,225 lub inny |
| Wysokość opakowania (mm) | 5.715 lub inny |
| Długość pakietu (cale) | 1.12 lub inny |
| Długość pakietu (mm) | 28,448 lub innym |
| Szerokość opakowania (cale) | 0,63 lub inny |
| Szerokość opakowania (mm) | 16.002 lub inny |
| Zgodny z RoHS | YES-RoHS-6 |
| Prędkość | 10/100 / 1000BASE-TX |
| Temperatura | 0 do 70 / -40 do +85 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
| Główny P / N | LP1102NL itp |
Parametry elektryczne (25):
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
Przewaga konkurencyjna:
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
