Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H2017NLT / H2017NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
Szybko 10/100 |
POE: |
350mA |
Port: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
Szybko 10/100 |
POE: |
350mA |
Port: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

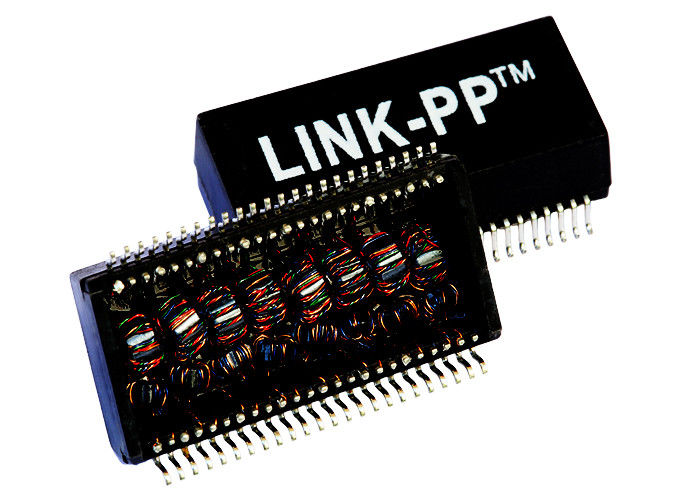

1. Quad Port Lan Transformer
2.ColiStruktura: Toroidalna
Transformator 3.100base-t
4.SMD, 48 pins
5. Maksymalna temperatura rozpływu RoHS 245 ° C °°
6. Zgodność z IEEE 802.3af / ANSI X3.263
7. Zaprojektowany dla aplikacji telefonu IP lub przełącznika
| Podanie | LAN ETHERNET (PoE i NON PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LP5018NL |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Budowa | PRZEKAZ MOLD |
| Rdzenie na port | 4 |
| Liczba portów | KWADRAT |
| PCB | BRAK PCB |
| Pakiet | SMT |
| Wysokość opakowania (cale) | 0,285 lub inny |
| Wysokość opakowania (mm) | 7.24 lub inny |
| Długość pakietu (cale) | 1.094 lub inny |
| Długość pakietu (mm) | 27,81 lub innym |
| Szerokość opakowania (cale) | 0,60 lub innym |
| Szerokość opakowania (mm) | 15,24 lub inny |
| Zgodny z RoHS | YES-RoHS-6 |
| Prędkość | 10 / 100BASE-TX |
| Temperatura | 0 do 70 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
| Główny P / N | LP5018NL itp |
Parametry elektryczne (25)
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss
1-30 MHz: -16 dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Przesłuch
30 MHz: -40 dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
| H2017NL / H2017NLT PC Mainboard Lan Transformer 1500Vrms Networking LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
