Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

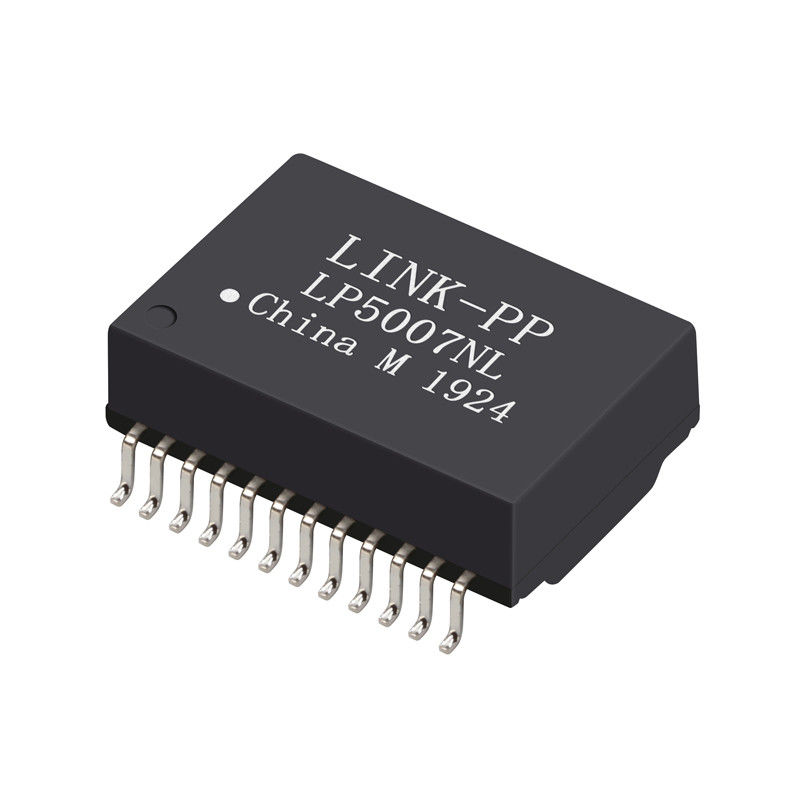

Numer modelu: LP5007NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
G24101MK |
Typ transformatora: |
Izolacja i interfejs danych |
Stosunek obrotów — podstawowy: drugorzędny: |
1 : 1 nadajnik, 1 : 1 odbiornik |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar/wymiar: |
17,70 mm dł. x 15,80 mm szer. |
Wysokość — w pozycji siedzącej (maks.): |
6,60 mm |
Numer części: |
G24101MK |
Typ transformatora: |
Izolacja i interfejs danych |
Stosunek obrotów — podstawowy: drugorzędny: |
1 : 1 nadajnik, 1 : 1 odbiornik |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar/wymiar: |
17,70 mm dł. x 15,80 mm szer. |
Wysokość — w pozycji siedzącej (maks.): |
6,60 mm |
1. Projekt dla aplikacji Long Hual Gigabit Ethernet 100/1000 BASE-Tx z pełnym dupleksem.
2. Niskoprofilowe opakowanie do montażu powierzchniowego Zaprojektowany proces rozpływowy (szczyt 250 ° C).
3. Zgodny ze standardami roboczymi IEEE 802ab dla 1000Base-T.
4. Obsługuje 4 pary kabli UTP kategorii 5.
5. W przypadku części RoHS dodaj przyrostek G.
6. Numer części projektu: (G24102MK)
7. Numer części do produkcji masowej (LP5004NL)
G24101MK 10/100/1000 Base-T Jednoportowy transformator SMD 24PIN Lan Magnetics
1. Stosunek obrotów 50 KHz, 0,5 V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipa: 350uH Min
3. Strata wtrąceniowa 1-100 MHz: maks. -1,4 dB
4. Strata powrotna 1-30 MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13,1 dB min
60-80 MHz: -12dB min
100 MHz: -10dB min
5. Różnica w stosunku do odrzucania trybu wspólnego:
30 MHz: -45dB min
60MHz: -40dB min
100 MHz: -35dB min
6. Przesłuch 30MHz: -40dB min
60MHz: -35dB min
100 MHz: -30dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sek
Od strony wiórów do strony linii
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard.nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Wbudowany elastyczny zespół PCB;sztywno-elastyczny zespół PCB;Mikroelektroniczny, Flip Chip;mikroelektronika, chip na pokładzie;montaż optoelektroniczny;Montaż RF/Bezprzewodowy;Montaż przewlekany;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
| G24104MK | G24102MK | G24106MK | TG42-1205NSRL |
| TD12-0756F | TD38-1505ALF | TG49-1205NM5RL | TG70-1205NSRL |
| TD12-0756G | TD70-1205ALF | TG83-1205NM5RL | TG71-1205NSRL |
| TD12-1506F | TD71-1205ALF | TGSP-S125NM5RL | TG08-1205N1LF |
| TD12-1506G | TD72-1205ALF | TG36-1505NZRL | TG24-1205N1LF |
| TD12-2506F | TG02-1205NSRL | TG43-1505NZRL | TG26-1205N1LF |
| TD12-2506G | TG04-1205NSRL | TG48-1505NZRL | TG27-1205N1LF |
| TG110-RP01NZRL | TG08-1205NSRL | TG75-1505NZRL | TG38-1205N1LF |
| TG110-RP03NZRL | TG10-1205NSRL | TG85-1505NZRL | TG42-1205N1LF |
| TG110-RPE9NZRL | TG15-1205NSRL | TG85-S002NZRL | TG48-1205N1LF |
| TG110-RP05NYRL | TG23-1505NSRL | TG93-1505NZRL | TG63-1205N1LF |
| TG110-RP10NYRL | TG37-1205NSRL | TG96-1505NZRL | TG64-1205N1LF |
| TG110-RPE10NYRL | TG38-1205NSRL | TG97-1505NZRL | TG73-1205N1LF |
| TG08-1505N5LF | TG23-1505NZRL | TG98-1505NZRL | TG74-1205N1LF |
| TG23-1505N5LF | TG24-1505NZRL | TGSP-S225NZRL | TG80-1205N1LF |
| TG24-1505N5LF | TG26-1505NZRL | TGSP-S281NZRL | TG27-1505N5LF |
| TG26-1505N5LF | TG27-S004NZRL | TG08-1505NZRL | TG38-1505N5LF |
