POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: UL,RoHS,Reach,ISO

Numer modelu: POE30PR-50ED

Warunki płatności i wysyłki

Minimalne zamówienie: 400/2000/10K/25K

Cena: $0.06-$3.2

Szczegóły pakowania: T&R

Czas dostawy: Zbiory

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 3KK/Miesiąc

Uzyskaj najlepszą cenę
Atrakcja:

Transformatory wysokiej częstotliwości z tolerancją 10%

,

transformatory mocy 30 W

,

transformatory mocy zgodne z RoHS

Dane techniczne:
POE30PR-50ED
Moc:
30 W.
Indukcyjność przy 0A:
48
Tolerancja:
10%
Isat:
3.6A
Maks. indukcyjność przecieku:
0,4 µH
Napięcie izolacji:
5,0 V, 3,0 A
Wyjście wtórne:
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters
koło życia:
Ponad 20 lat
Dane techniczne:
POE30PR-50ED
Moc:
30 W.
Indukcyjność przy 0A:
48
Tolerancja:
10%
Isat:
3.6A
Maks. indukcyjność przecieku:
0,4 µH
Napięcie izolacji:
5,0 V, 3,0 A
Wyjście wtórne:
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters
koło życia:
Ponad 20 lat
POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS
Transformatory wysokiej częstotliwości POE30PR-50ED

Specyfikacje Moc (W) Indukcyjność przy 0A(µH) Tolerancja(%) Isat(A) DCR maks. (mΩ)
Pri Sek1 Sek2 Aux
POE30PR-50ED 30 48 10 3,6 62 10 10 85



Przeciek
Indukcyjność
maks
(µH)
Stosunek obrotów Izolacja
Napięcie
(Vrms)
Wtórny
Wyjście
(V, A)
Pri : Sec1 : Sec2 : Aux
0,4 1 : 0,188 : 0,188 : 0,375 1500 5,0 V, 3,0 A



• Transformatory Flyback i Forward dla PoE do 72 W
• Działa z wejściem 9 – 57 V (POE21, 22, 24, 33, 35 i 38)
• Działa z wejściem 33 – 57 V (POE23, 30, 36, 53, 70 i 72)
• Jednominutowa izolacja (hipot): 1500 Vrms, od pri i aux do każdego
sek;500Vrms od pri do aux;500Vrms między dwoma wtórnymi
• Podwójne wyjścia można skonfigurować jako jedno wyjście o wyższej mocy
• AEC-Q200 klasa 1 (–40°C do +125°C)



Główny materiał Ferryt

ŚrodowiskoZgodny z RoHS, bezhalogenowy

WypowiedzeniaCyna-srebro-miedź na cynie na niklu na fos brązie

Waga 7,1 – 7,9 g

Temperatura otoczenia–40°C do +125°C

Maksymalna temperatura części+165°C (otoczenia + wzrost temperatury)

Temperatura przechowywania Składnik: –40°C do +165°C

Pakowanie taśm i rolek: –40°C do +80°C

Odporność na ciepło lutowania Maksymalnie trzy 40-sekundowe rozpływy w temperaturze +260°C, części chłodzone do temperatury pokojowej między cyklami

Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy <30°C / 85% wilgotności względnej)

Awarie w czasie (FIT) / średni czas między awariami (MTBF)

38 na miliard godzin / 26 315 789 godzin, w przeliczeniu na Telcordia SR-332



1. Opakowanie: D = 13″ szpula gotowa do pracy maszynowej.Tłoczone tworzywo sztuczne EIA-481
taśma (150 części na pełną rolkę).Ilości mniejsze niż
dostępna pełna rolka: w taśmie (nie gotowa do maszyny) lub
z liderem i przyczepą (opłata 25 USD).
2.Indukcyjność jest dla pierwotnego, mierzona przy 200 kHz, 0,1 Vrms, 0 Adc.
3.Indukcyjność upływu mierzona między pinami 1 i 3 ze wszystkimi pozostałymi
szpilki zwarte.
4.Dane wyjściowe dotyczą każdego wtórnego.Wyjście uzwojenia pomocniczego wynosi 10 V, 50 mA.
5.Oparte na 280 mT w 25°C i liczbie zwojów na pinach 1-3.
6.Specyfikacje elektryczne w 25°C.
Przed przystąpieniem do lutowania należy zapoznać się z Doc 362 „Lutowanie elementów do montażu powierzchniowego”.

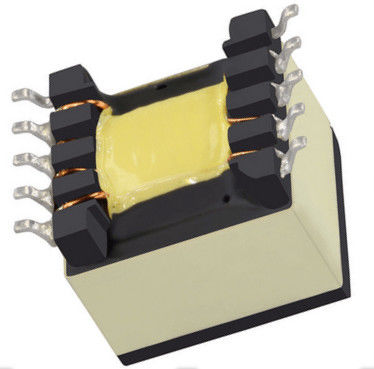

POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS 0

POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS 1
Jak działa flyback?
Działa transformator flyback magazynując energię w postaci pola magnetycznego podczas pierwszego półcyklu, a następnie uwalniając tę ​​energię z odwrotnym napięciem na zaciskach.... Cewka wtórna połączona szeregowo z diodą flyback przeciwstawia się powstawaniu prądu.Zamiast tego energia jest magazynowana w rdzeniu magnetycznym.

POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS 2POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS 3POE30PR-50ED Transformatory wysokiej częstotliwości Zgodne z RoHS 4
