Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

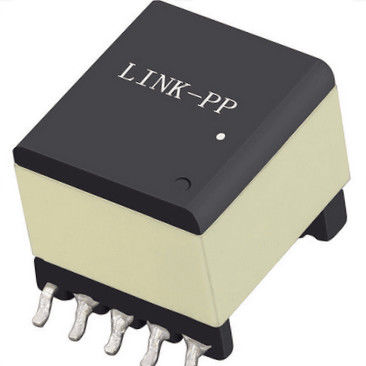

Numer modelu: POE23PR-33ED
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
POE23PR-33ED |
Moc: |
23 W. |
Indukcyjność przy 0A: |
54 |
Tolerancja: |
10% |
Isat: |
3.2A |
Maks. indukcyjność przecieku: |
0,67µH |
Napięcie izolacji: |
3,3 V, 3,5 A |
Wyjście wtórne: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
koło życia: |
Ponad 20 lat |
Dane techniczne: |
POE23PR-33ED |
Moc: |
23 W. |
Indukcyjność przy 0A: |
54 |
Tolerancja: |
10% |
Isat: |
3.2A |
Maks. indukcyjność przecieku: |
0,67µH |
Napięcie izolacji: |
3,3 V, 3,5 A |
Wyjście wtórne: |
PDF / 3D / ISG / Stp / Step / Datasheet / Touchstone Format / S-parameters |
koło życia: |
Ponad 20 lat |
| Specyfikacje | Moc (W) | Indukcyjność przy 0A(µH) | Tolerancja(%) | Isat(A) | DCR maks. (mΩ) | |||
| Pri | Sek1 | Sek2 | Aux | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6,5 | 6,5 | 58 |
| Przeciek Indukcyjność maks (µH) |
Stosunek obrotów | Izolacja Napięcie (Vrms) |
Wtórny Wyjście (V, A) |
| Pri : Sec1 : Sec2 : Aux | |||
| 0,67 | 1 : 0,125 : 0,125 : 0,375 | 1500 | 3,3 V, 3,5 A |
• Transformatory Flyback i Forward dla PoE do 72 W
• Działa z wejściem 9 – 57 V (POE21, 22, 24, 33, 35 i 38)
• Działa z wejściem 33 – 57 V (POE23, 30, 36, 53, 70 i 72)
• Jednominutowa izolacja (hipot): 1500 Vrms, od pri i aux do każdego
sek;500Vrms od pri do aux;500Vrms między dwoma wtórnymi
• Podwójne wyjścia można skonfigurować jako jedno wyjście o wyższej mocy
• AEC-Q200 klasa 1 (–40°C do +125°C)
Główny materiał Ferryt
ŚrodowiskoZgodny z RoHS, bezhalogenowy
WypowiedzeniaCyna-srebro-miedź na cynie na niklu na fos brązie
Waga 7,1 – 7,9 g
Temperatura otoczenia–40°C do +125°C
Maksymalna temperatura części+165°C (otoczenia + wzrost temperatury)
Temperatura przechowywania Składnik: –40°C do +165°C
Pakowanie taśm i rolek: –40°C do +80°C
Odporność na ciepło lutowania Maksymalnie trzy 40-sekundowe rozpływy w temperaturze +260°C, części chłodzone do temperatury pokojowej między cyklami
Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy <30°C / 85% wilgotności względnej)
Awarie w czasie (FIT) / średni czas między awariami (MTBF)
38 na miliard godzin / 26 315 789 godzin, w przeliczeniu na Telcordia SR-332
1. Opakowanie: D = 13″ szpula gotowa do pracy maszynowej.Tłoczone tworzywo sztuczne EIA-481
taśma (150 części na pełną rolkę).Ilości mniejsze niż
dostępna pełna rolka: w taśmie (nie gotowa do maszyny) lub
z liderem i przyczepą (opłata 25 USD).
2.Indukcyjność jest dla pierwotnego, mierzona przy 200 kHz, 0,1 Vrms, 0 Adc.
3.Indukcyjność upływu mierzona między pinami 1 i 3 ze wszystkimi pozostałymi
szpilki zwarte.
4.Dane wyjściowe dotyczą każdego wtórnego.Wyjście uzwojenia pomocniczego wynosi 10 V, 50 mA.
5.Oparte na 280 mT w 25°C i liczbie zwojów na pinach 1-3.
6.Specyfikacje elektryczne w 25°C.
Przed przystąpieniem do lutowania należy zapoznać się z Doc 362 „Lutowanie elementów do montażu powierzchniowego”.
P1: Czy jesteś producentem lub firmą handlową?
Odp .: jesteśmy producentem specjalizującym się w złączach RJ45 i transformatorach LAN od ponad 23 lat.
P2: Czy mogę pobrać próbki?
Odp .: Tak, do testu dostępne są 3-5 sztuk bezpłatnych próbek.Dopuszczalne są również małe partie.
P3: Czy jest dostępny OEM?
O: Tak.Mamy bogate doświadczenie i dobrą zdolność do przełożenia Twojego projektu i pomysłu na prawdziwy produkt, możemy laserowo wydrukować Twoją markę na produktach.
P4: A co z czasem realizacji?
Odp .: Mamy bardzo profesjonalny zespół o wysokiej jakości, zwykle wysyłamy w ciągu 30 dni.Ale po szczegóły prosimy o kontakt z naszym handlowcem, dziękuję.
