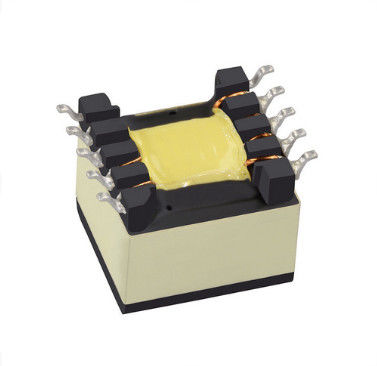

POE21PR-33ED Transformator ferrytowy powrotny i do przodu Transformatory

• Transformatory Flyback i Forward dla PoE do 72 W
• Działa z wejściem 9 – 57 V (POE21, 22, 24, 33, 35 i 38)
• Działa z wejściem 33 – 57 V (POE23, 30, 36, 53, 70 i 72)
• Jednominutowa izolacja (hipot): 1500 Vrms, od pri i aux do każdego
sek;500Vrms od pri do aux;500Vrms między dwoma wtórnymi
• Podwójne wyjścia można skonfigurować jako jedno wyjście o wyższej mocy
• AEC-Q200 klasa 1 (–40°C do +125°C)

Główny materiał Ferryt

ŚrodowiskoZgodny z RoHS, bezhalogenowy

WypowiedzeniaCyna-srebro-miedź na cynie na niklu na fos brązie

Waga 7,1 – 7,9 g

Temperatura otoczenia–40°C do +125°C

Maksymalna temperatura części+165°C (otoczenia + wzrost temperatury)

Temperatura przechowywania Składnik: –40°C do +165°C

Pakowanie taśm i rolek: –40°C do +80°C

Odporność na ciepło lutowania Maksymalnie trzy 40-sekundowe rozpływy w temperaturze +260°C, części chłodzone do temperatury pokojowej między cyklami

Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy <30°C / 85% wilgotności względnej)

Awarie w czasie (FIT) / średni czas między awariami (MTBF)

38 na miliard godzin / 26 315 789 godzin, w przeliczeniu na Telcordia SR-332

1. Opakowanie: D = 13″ szpula gotowa do pracy maszynowej.Tłoczone tworzywo sztuczne EIA-481
taśma (150 części na pełną rolkę).Ilości mniejsze niż
dostępna pełna rolka: w taśmie (nie gotowa do maszyny) lub
z liderem i przyczepą (opłata 25 USD).
2.Indukcyjność jest dla pierwotnego, mierzona przy 200 kHz, 0,1 Vrms, 0 Adc.
3.Indukcyjność upływu mierzona między pinami 1 i 3 ze wszystkimi pozostałymi
szpilki zwarte.
4.Dane wyjściowe dotyczą każdego wtórnego.Wyjście uzwojenia pomocniczego wynosi 10 V, 50 mA.
5.Oparte na 280 mT w 25°C i liczbie zwojów na pinach 1-3.
6.Specyfikacje elektryczne w 25°C.
Przed przystąpieniem do lutowania należy zapoznać się z Doc 362 „Lutowanie elementów do montażu powierzchniowego”.

​
