Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO 9001,ISO 14001,UL,SGS,REACH168

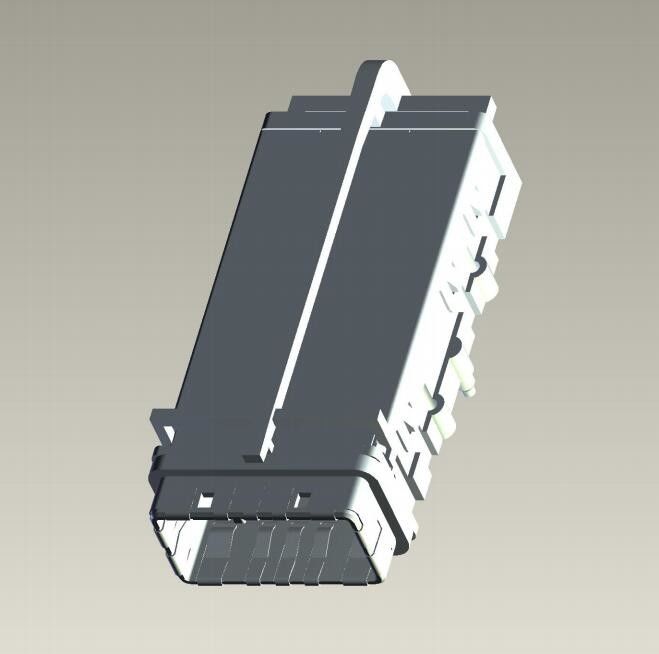

Numer modelu: 2274784-1
Warunki płatności i wysyłki
Minimalne zamówienie: 10/100/125K
Cena: $0.11-$35
Szczegóły pakowania: 20/taca
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 350 tys./miesiąc
Dane techniczne: |
2274784-1 |
Rodzaj włókna: |
Szkło jednomodowe |
Napięcie: |
3.3v |
Aplikacje: |
Ogólny cel |
Złącze: |
LC |
Montowanie: |
Wtykowy, CXP |
Środowisko: |
Bezołowiowe / zgodne z RoHS |
MSL: |
1 (nieograniczony) |
Dane techniczne: |
2274784-1 |
Rodzaj włókna: |
Szkło jednomodowe |
Napięcie: |
3.3v |
Aplikacje: |
Ogólny cel |
Złącze: |
LC |
Montowanie: |
Wtykowy, CXP |
Środowisko: |
Bezołowiowe / zgodne z RoHS |
MSL: |
1 (nieograniczony) |
| Stan części | Aktywny | |
|---|---|---|
| Styl złącza | Pojemnik z klatką | |
| Typ złącza | CXP | |
| Liczba pozycji | 84 | |
| Typ mocowania | Otwór przelotowy, kąt prosty | |
| Zakończenie | Press-Fit | |
| cechy | Przewodnik po płytce, ekranowany EMI, światłowód |
1. MATERIAŁY:
OBUDOWA - STOP CYNKU.
USZCZELKA EMI - PATRZ TABELA.
OBUDOWA GNIAZDA - LCP, CZARNA, CERTYFIKATEM UL 94V-O.
KURCZAK - LCP, CZARNY, CERTYFIKAT UL 94 V-O.
KONTAKT - BRĄZ FOSFOROWY.
SPRĘŻYNA EMI - STOP MIEDZI.
POKRYWA OBUDOWY - STAL NIERDZEWNA.
RURKA LEKKA - POLIWĘGLAN, PRZEZROCZYSTA.
2. WYKOŃCZENIE:
KONTAKT - ZGADZA SIĘ Z WYMAGANIAMI TE
SPECYFIKACJA PRODUKTU 108-2426, OPARTA NA EIA / ECA-364-1000.01A,
(APLIKACJE STEROWANE ŚRODOWISKU) NA INTERFEJSIE MATUJĄCYM,
MATOWA PŁYTA CYNOWA NA PODŁOŻU Z NIKLU NA ZGODNYM PINU.
OBUDOWA - PŁYTA NIKLOWA.
3. GRUBOŚĆ SZTUKI = 1,57 MIN
4. ROZMIAR OTWORU I WYKOŃCZENIE, PATRZ SPECYFIKACJA APLIKACJI 114-13283
5.CAŁY OBSZAR ŚLADU ŁĄCZNIKA, WSKAZANY PRZEZ PRZEKREŚLENIE, NALEŻY UZNAĆ ZA OBSZAR ZACHOWANY DLA KOMPONENTÓW I ŚLADÓW SYGNALIZACYJNYCH, TYLKO NA STRONIE GÓRNEJ, ŚLADY PO GÓRNEJ STRONIE DOPUSZCZALNE WE WZORZE OTWORU ŁĄCZĄCEGO DO ZATRZYMANIA.
6. WYMAGANY SPRZĘT MONTAŻOWY:
M2x0,4 (4)
DŁUGOŚĆ ŚRUB MONTAŻOWYCH = GRUBOŚĆ PŁYTY PLUS 4mm MAKS
7.ZESPÓŁ OBUDOWY GNIAZDA I RURKA ŚWIETLNA PAKOWANA ROZMONTOWANA, INDYWIDUALNIE W TACACH.
8.ZESPÓŁ OBUDOWY GNIAZDA I RURKA ŚWIETLNA PAKOWANA ZMONTOWANA
