Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 749013010
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja: |
749013010 |
Część nr: |
LP2019ANL |
Berło: |
Moc 10 / 100Mbps |
Rodzina: |
Transformator telekomunikacyjny |
Szpilki: |
16 pinów |
Próbki: |
Bezpłatne dostępne |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Specyfikacja: |
749013010 |
Część nr: |
LP2019ANL |
Berło: |
Moc 10 / 100Mbps |
Rodzina: |
Transformator telekomunikacyjny |
Szpilki: |
16 pinów |
Próbki: |
Bezpłatne dostępne |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

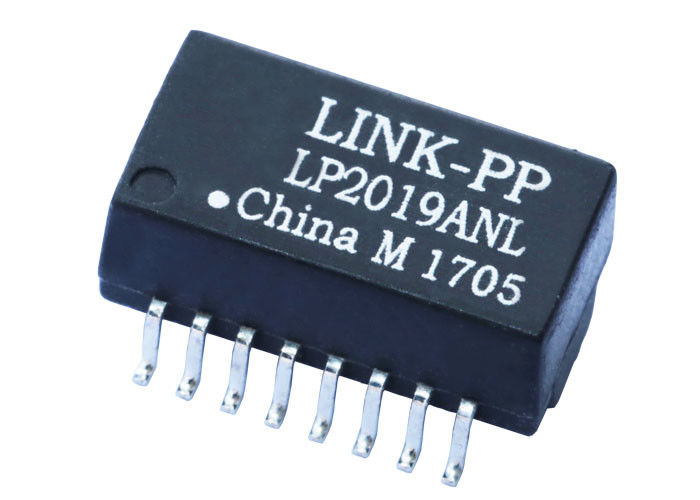

| LINK-PP LP2019ANL 100% KRZYŻ 749013010 | |
| Numer części LINK-PP | LP2019ANL |
| Numer części impulsu | 749013010 |
| Prędkość | 10 / 100BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (PoE) |
| Pakiet | SMD |
| Temperatura | -40 ℃ DO + 85 ℃ |
| AutomDX | TAK |
| Komentarz | TEN SAM W WERSJI NL |
| Konfiguracja RX | T, C, S |
| Konfiguracja TX | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 4 |
| Wysokość paczki (cale) | 0,244 |
| Wysokość paczki (mm) | 6.20 |
| Długość paczki (cale) | 0,50 |
| Długość paczki (mm) | 12,70 |
| Szerokość paczki (cale) | 0,402 |
| Szerokość opakowania (mm) | 10,20 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza stosunek TX | 1CT: 1CT |
Specyfikacja elektryczna @ 25 ℃
1. stosunek obrotów:
TX = 1CT: 1CT RX = 1CT: 1CT
2. utrata wstawki:
0,1-100 MHz: -1,0 dB MAX
3. Zwrot strat:
0,1-30 MHz: -18dB MIN
30-60 MHz: -13dB MIN
60-80 MHz: -12dB MIN
4. przesłuch:
0,1-100 MHz: -35 dB MIN
5. DCMR:
30 MHz: -42dB MIN
60 MHz: -36dB MIN
100 MHz: -33dB MIN
6. CMRR:
1-100 MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0,1 V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAKS
9.LK:
1-3 (remis: 16 + 14): 0,5 uH MAX 100 kHz 0,1 V.
6-8 (remis: 11 + 9): 0,5 uH MAX 100 kHz 0,1 V.
10.Cw/w:
(1-3), (16-14): 28 pF MAKS 100 KHz 0,1 V.
(6-8), (11-9): 28pF MAKS. 100 kHz 0,1 V.
11. napięcie izolacji: 1500Vrms
12. temperatura pracy: -40 ℃ + 85 ℃.
UWAGI:
1. Zaprojektowany do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i Switches.
2. Magnetyczność Power over Ethernet (PoE)
3. Obecna zdolność aplikacji PoE: 350mA.
4. Z różnymi wskaźnikami obrotów.
5. szczytowa ocena lutu RoHS „NL” 255 ± 5 ℃.
