Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HMU2103NL / HMU2103NLT
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
HMU2103NL / HMU2103NLT |
Port: |
Pojedynczy |
POE: |
Bez |
Montaż: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Numer części: |
BMS Transformer / Choke |
PN: |
HMU2103NL / HMU2103NLT |
Port: |
Pojedynczy |
POE: |
Bez |
Montaż: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Numer części: |
BMS Transformer / Choke |

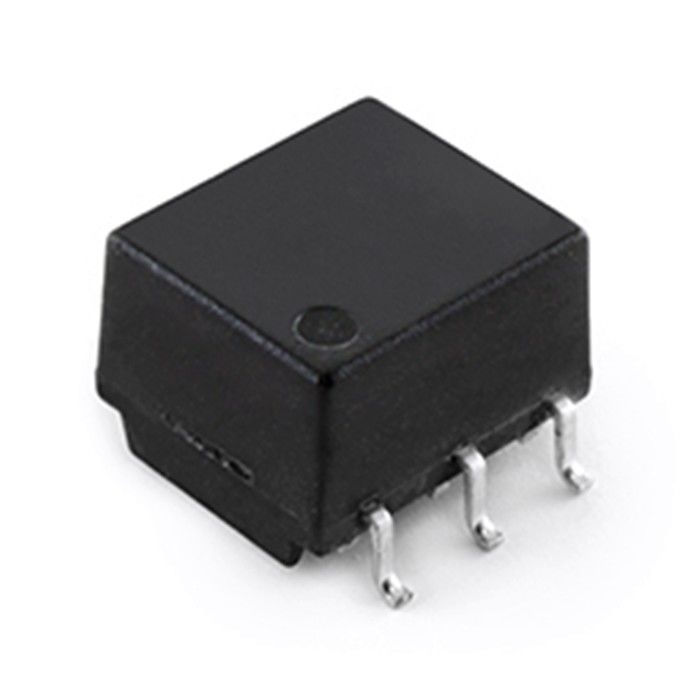

| Transformator BMS, 2-Ch, 1000 V, + 125 ° C, Zgodny z AEC-Q200, SMT, Rohs | |
| Numer części pulsu | HMU2102NL / HMU2102NLT |
| Status części | Aktywny |
| Qualitication | Na AEC-Q200 |
| Aplikacja-Lan | BMS Transformer / Choke |
| Budowa | Otwarta rama |
| Napięcie izolacji | 4300 VDC Przez 30 sekund |
| Liczba kanałów | 2 |
| Pakiet | SMT |
| Rezystancja izolacji | 400 Megaomów Minimum |
| Napięcie robocze | 1000 VDC Przez 15 lat |
| Indukcyjność | 150µH Min, 370µH Max |
| Zgodny z RoHS | TAK-RoHS-6 |
| temperatura robocza | - 40 ℃ DO + 125 ℃ |
| Temperatura przechowywania | - 50 ℃ DO + 125 ℃ |
| Wysokość pakietu (cale) | 0,192 |
| Wysokość pakietu (mm) | 4.88 |
| Długość paczki (cale) | 0,583 |
| Długość paczki (mm) | 14.81 |
| Szerokość paczki (cale) | 0,579 |
| Szerokość paczki (mm) | 14.7 |
| Obraca współczynnik | 1,00 + 2% |
| Biegunowość | Na schemat |
Moduły transformatora Lan
Przewodowe sieci LAN wymagają transformatorów impulsowych do transmisji prostokątnych impulsów. Podobnie jak konwencjonalne transformatory, transformatory impulsowe składają się z rdzenia z uzwojeniem pierwotnym i wtórnym. Separacja galwaniczna służy do ochrony wrażliwych układów scalonych i urządzeń sieciowych przed polaryzacją prądu stałego na linii.
Ponieważ muszą one przekazywać fale pulsacyjne zawierające wiele różnych składowych częstotliwościowych wynikających z transformacji Fouriera, ich rdzenie muszą charakteryzować się niskimi stratami i zapobiegać zniekształceniom fali tętna w szerokim zakresie częstotliwości. Aby sprostać tym wymaganiom, LINK-PP opracował transformatory impulsowe LAN o wysokiej wydajności.
W celu tłumienia wtargnięcia lub wypływu szumu w trybie wspólnym, transformatory impulsowe LAN są zwykle łączone z dławikami w trybie wspólnym w celu utworzenia modułu transformatora impulsowego.
Ten moduł z kolei jest osadzony w złączu RJ-45, tworząc moduł złącza (Rysunek 1). W związku z tym, do stosowania w standardowych złączach RJ-45, transformatory impulsowe LAN muszą być również bardzo zwarte.
Nasi klienci :
• Texas Instruments
LINK-PP jest preferowanym dostawcą TI.
Witamy na stronie TI: http://www.ti.com/tool/beaglebk#0
Zobaczysz nasze logo „LINK-PP” na płycie BeagleBone.
• Intel
LINK-PP jest preferowanym dostawcą Intela.
LINK-PP LPJG16314A4NL jest używany w MinnowBoard max firmy Intel.
FAQ
P: Jak długi czas dostawy?
O: Seria RJ45 / RJ11: 12 ~ 20 dni
Seria SFP: 25 ~ 30 dni Seria USB: 7 ~ 15 dni
Złącze: 7 ~ 15 dni
P: Jak mogę uzyskać ofertę?
Odp .: Pomocne jest, abyśmy polecili odpowiedni artykuł, jeśli znamy Twoje szczegółowe wymagania
(liczba portów, ekranowane lub nieekranowane, diody led lub podwójne diody, z transformatorem lub bez itp.).
Rysunek i wycena zostaną wysłane odpowiednio. Oczywiście najlepiej jest mieć twój rysunek.
P: Czy mogę mieć próbki?
Odp .: Próbki są dostępne do oceny.
P: Czy dostępne są OEM i ODM?
O: OEM i ODM są mile widziane.
