24HSS1041-2HF Transformator magnetyczny 1000Base-T Pojedynczy port 24-pinowy SMD LP5004NL

24HSS1041-2HF 1000Base-T Magnetics Transformer Single Port 24pins SMD LP5004NL
24HSS1041-2HF 1000Base-T Magnetics Transformer Single Port 24pins SMD LP5004NL 24HSS1041-2HF 1000Base-T Magnetics Transformer Single Port 24pins SMD LP5004NL

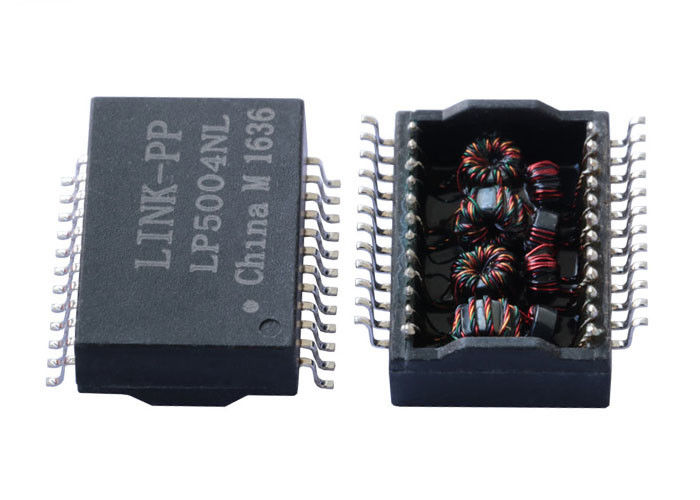

Duży Obraz :  24HSS1041-2HF Transformator magnetyczny 1000Base-T Pojedynczy port 24-pinowy SMD LP5004NL

Szczegóły Produktu:
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 24HSS1041-2HF
Zapłata:
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Szczegółowy opis produktu
Dane techniczne: 24HSS1041-2HF P / N: LP5004NL
Ethernet: 1x10 / 100Mbps Montaż: SMD
Zmierzyć: 17,70 x 15,80 x 6,60 mm PRÓBKI: Darmowe
High Light:

10/100base-t magnetics

,

ethernet transformer

24HSS1041-2HF Transformator magnetyczny 1000Base-T Pojedynczy port 24-pinowy SMD LP5004NL


1. Transformator magnetyczny 1000Base-T
2. Napięcie izolacji: 1500 Vrms
3. Transformator izolacyjny Ethernet 10/100/1000 Mb / s

4. 24-pinowy transformator do montażu powierzchniowego

5. LINK-PP LP5004NL Magnetyczny dla Gigabit Ethernet

Pojedynczy port, 1000 modułów BASE-T Ethernet Transformer, SMD, Rohs
Numer części LINK-PP LP5004NL
Numer części obu rąk 24HSS1041-2HF
Prędkość 1000BASE-T
Liczba portów POJEDYNCZY
Aplikacja - LAN ETHERNET (NON PoE)
Pakiet SMD
Temperatura 0 DO 70
AutomDX TAK
Komentarz SAME AS NL WERSJA
Konfiguracja RX T, C, S
Konfiguracja TX T, C, S
Budowa OTWARTA RAMA
Rdzenie na port 8
Wysokość pakietu (cale) 0,260
Wysokość pakietu (mm) 6,60
Długość paczki (cale) 0,697
Długość paczki (mm) 17,70
Szerokość paczki (cale) 0,65
Szerokość paczki (mm) 16,51
Włącza współczynnik RX 1CT: 1CT
Włącza współczynnik TX 1CT: 1CT

Specyfikacje elektryczne (25):

1. Włącza współczynnik 50KHz, 0,5V

Strona chipa: strona linii = 1CT: 1CT + _2%

2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA Odchylenie DC:

Strona chipa: 350uH Min

3. Straty wtrąceniowe1-100MHz: -1.4dB Max

4. Return Loss1-30MHz: -16dB Min

40 MHz: -14,4 dB min

50 MHz: -13.1dB min

60-80 MHz: -12 dB min

100 MHz: -10 dB min

5. Odrzucanie różnicowe do trybu wspólnego:

30 MHz: -45 dB min

60 MHz: -40 dB min

100 MHz: -35 dB min

6. Crosstalk30MHz: -40dB min

60 MHz: -35 dB min

100 MHz: -30 dB min

7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec

Strona chipowa do strony Line

Aplikacje

Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC,
Przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL

Przewaga konkurencyjna

1100 pracowników,

100% test

Elastyczny czas dostawy

LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
