1.Single Port Lan Transformer
2. Struktura koloidalna: toroidalna
Transformator 3.100base-t
4.SMD, 24 piny
10/100 / 1000BASE-TX Dual Port Lan Transformer z 48 pinami
Opis:

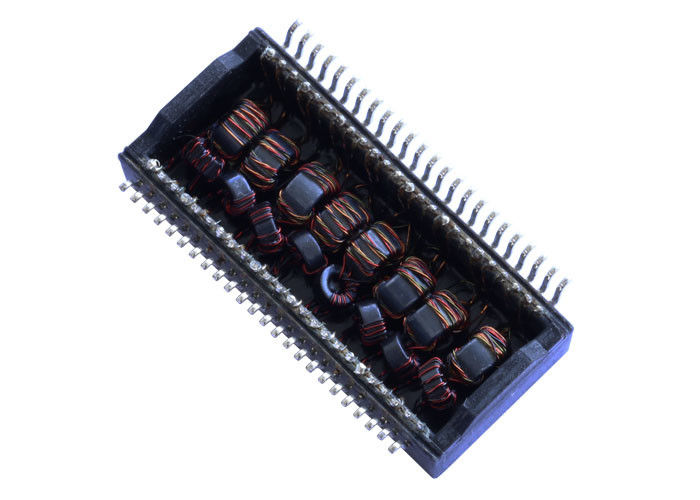

Dual Port Gigabit Ethernet Magnetics Transformers
| Dwuportowy transformator magnetyczny 1000 BASE-T LAN, SMD, Rohs | |
| Numer części LINK-PP | LP5014NL |
| Prędkość | 1000BASE-T |
| Liczba portów | PODWÓJNY |
| Aplikacja - LAN | ETHERNET (NON PoE) |
| Pakiet | SMD |
| Temperatura | 0 ℃ DO + 70 ℃ |
| AutomDX | TAK |
| Komentarz | SAME AS NL WERSJA |
| Konfiguracja RX | T, C, S |
| Konfiguracja TX | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 16 |
| Wysokość pakietu (cale) | 0,276 |
| Wysokość pakietu (mm) | 7.00 |
| Długość paczki (cale) | 1.102 |
| Długość paczki (mm) | 28,00 |
| Szerokość paczki (cale) | 0,638 |
| Szerokość paczki (mm) | 16,20 |
| Włącza współczynnik RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Specyfikacje elektryczne (25):
1. Włącza współczynnik 50KHz, 0,5V
Strona chipa: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA Odchylenie DC:
Strona chipa: 350uH Min
3. Straty wtrąceniowe1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40 MHz: -14,4 dB min
50 MHz: -13.1dB min
60-80 MHz: -12 dB min
100 MHz: -10 dB min
5. Odrzucanie różnicowe do trybu wspólnego:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL
Uprawnienia Zawodowe:
● ISO 9001: 2008
● Certyfikacja UL
● Dotrzyj do Cetitifaction
● Zgodność z RoHS
● Aktywna polityka środowiskowa
Przewodnik po produktach Lan Serwery:
● Zalecane są warstwowe płaszczyzny podłoża. Poprowadź złącza uziemiające złącza / modułu dyskretnego do obudowy / masy analogowej, jeśli to możliwe.
● Zachowaj jak najmniejsze ślady sygnału od PHY do złącza / modułu dyskretnego. Jeśli ślady przekraczają 3-4 cale, zwróć szczególną uwagę na nierównowagę impedancji linii.
● Użycie BST (rezystory 75 Ω i korek wysokiego napięcia do masy obudowy) w celu zakończenia CT Kable zalecane są dla najlepszej wydajności EMI (zawarte w większości rozwiązań złączy).
● Postępuj zgodnie ze wskazówkami producenta PHY, aby uzyskać dalsze informacje o układzie.
