Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: L22T001-3
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Cena: |
supportive |
element: |
L22T001-3 |
Ethernet: |
1000 Base-T |
Krzyż rf: |
L22T001-3 => LP5006ANL |
szpilki: |
24 |
Akta: |
PDF / arkusz danych / 3D / IGS / Step / Stp |
PRÓBKI: |
Dostępne 4 sztuki |
Port: |
Pojedynczy |
Cena: |
supportive |
element: |
L22T001-3 |
Ethernet: |
1000 Base-T |
Krzyż rf: |
L22T001-3 => LP5006ANL |
szpilki: |
24 |
Akta: |
PDF / arkusz danych / 3D / IGS / Step / Stp |
PRÓBKI: |
Dostępne 4 sztuki |
Port: |
Pojedynczy |

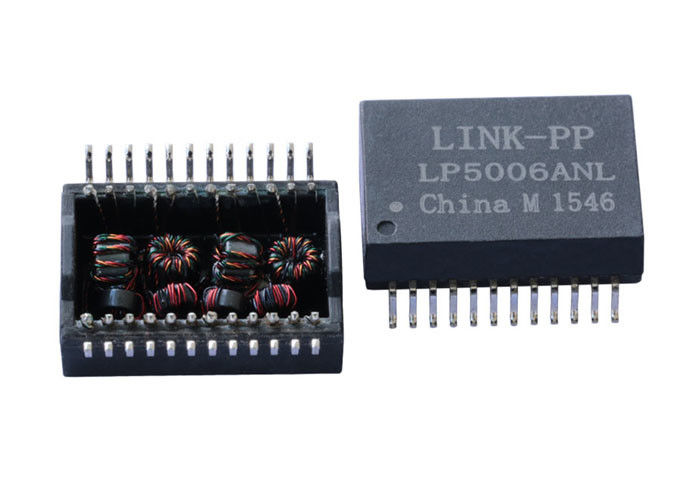

1. Pojedynczy port Gigabit Ethernet Transformer LP5006ANL
2. Cross rf L22T001-3 od Pin do Pin Kompatybilny
3.1000 Moduły magnetyczne Base-T Ethernet
Podanie:
1.Zebrane komputery
2. Zespoły kablowe
3. Moduły wyjściowe danych
4. Produkty PCI
| Przypnij do styku L21N002-0 | |||
| Seria | Transformator | Zgodny z REACH: | tak |
| Liczba portów: | SIngle / Dual | Zgodny z RoHS UE: | tak |
| Producent | LINK-PP | China RoHS Zgodny: | tak |
| Prędkość: | 1000 Base-T | Liczba funkcji: | 1 |
| Pakiet: | SMD | Włącza współczynnik (Np: Ns) | 1: 1; 1: 1 |
| KOŁEK | 24 | Status: | Aktywny |
| Współczynnik obrotu (± 2%): | TX = 1CT: 1CT RX = 1CT: CT |
| Indukcyjność OCL: | 350uH MIN / @ 100 KHz, 0.1 V, 8 mA DC Bias |
| Utrata insercji: | -1.0dB MAX @ 1-65MHz |
| Return Loss: | -20dB MIN @ 1-10 MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60 MHz | |
| -10dB MIN @ 60-100 MHz | |
| Dyskusja krzyżowa: | -40dB MIN @ 1-30MHz |
| -35 dB MIN @ 30-60 MHz | |
| -30dB MIN @ 60-100 MHz | |
| Odrzucenie w trybie wspólnym: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| Test Hipot: | 1500Vrms MIN |
| Zakres temperatury pracy: | 0 ℃ DO 70 ℃. / -40 ℃ DO 85 ℃. |
UWAGI:
1. Zaprojektowany do obsługi aplikacji
2. Z różnymi wskaźnikami obrotów.
3,350uH min OCL z odchyleniem 8 mA.
4. Maksymalna temperatura rozpływu wynosi 250 ℃, 5 sek.
5. Spełnia specyfikację IEEE 802.3
6.UL Certyfikacja: Numer pliku E484635
7.Zgodność z wymaganiami ROHS
8. 100% testowane (nie tylko testowane w partiach)
