Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

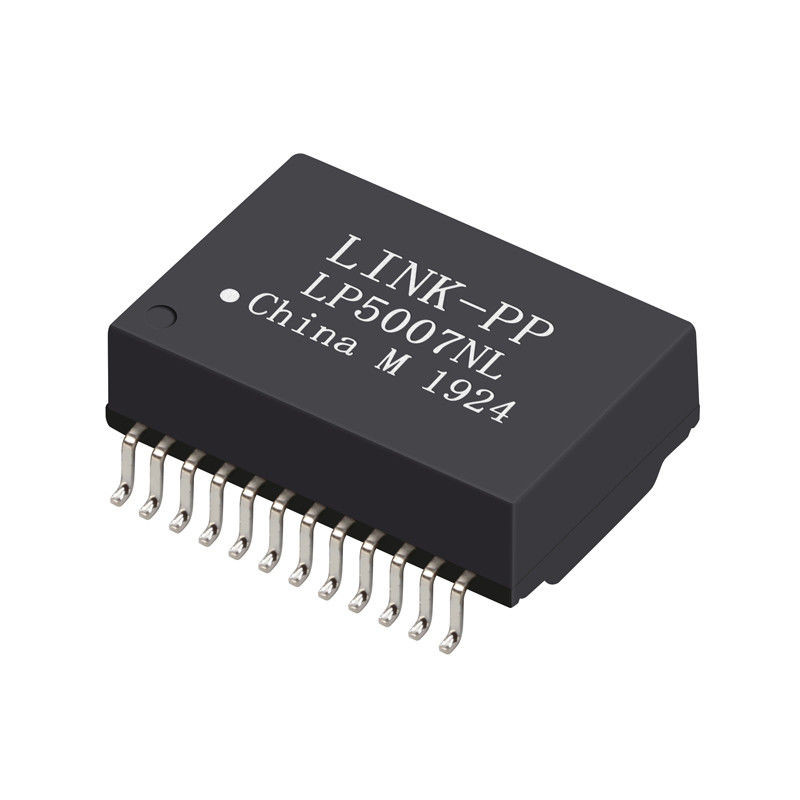

Numer modelu: LP5007NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Pozycja: |
30FB-22NL |
Krzyż PN: |
LP5007NL |
Pin nr: |
24 Piny |
Seria: |
Jednoportowy transformator GigE |
Styl zakończenia: |
SMD / SMT |
Napięcie izolacji:: |
1500 V. |
Próbki: |
Darmowa oferta |
Część krzyżowa: |
30FB-22NL = LP5007NL |
koło życia: |
Ponad 20 lat |
Pozycja: |
30FB-22NL |
Krzyż PN: |
LP5007NL |
Pin nr: |
24 Piny |
Seria: |
Jednoportowy transformator GigE |
Styl zakończenia: |
SMD / SMT |
Napięcie izolacji:: |
1500 V. |
Próbki: |
Darmowa oferta |
Część krzyżowa: |
30FB-22NL = LP5007NL |
koło życia: |
Ponad 20 lat |
Specyfikacje elektryczne @ 25 °C
Indukcyjność ........................... 350 µH min.
z polaryzacją 8 mA DC @ 100 KHz, 0,2 V
Indukcyjność przecieku .......... 0,50 µH max.
@ 100 KHz, 0,2 V
Pojemność międzyzwojowa ........25 pF typ.
@ 100 KHz, 0,2 V
Rezystancja DC .................... 0,90 Ω max.
Tłumienie wtrąceniowe ...........................0,3-100 MHz
-1,1 dB maks.
Strata odbicia (dB min.)
0,3-30 MHz .....................................-18
40 MHz ........................................... -14,4
50 MHz ...........................................-13,1
60-80 MHz .............................................-12
Cross Talk (dB min.)
0,3-30 MHz ...........................................-35
60-100 MHz ............................-28
Tłumienie w trybie wspólnym (dB min.)
0,3-30 MHz .....................................-40
60 MHz ...........................................-35
80-100 MHz .............................................-30
Stosunek obrotów ........................... 1 CT:1±5 %
Izolacja Hi-Pot ....1500 VAC 1 mA 1 sek.
temperatura robocza
.................................. -40°C do +85 °C
|
Prod. Opis pakietu
|
ZGODNY Z ROHS
|
|
Zgodny z REACH
|
tak
|
|
Zgodność z dyrektywą RoHS UE
|
tak
|
|
Status
|
Aktywny od ponad 20 lat
|
|
Typ transformatora
|
TRANSFORMATOR DATACOM
|
|
Podanie
|
sieć lokalna;10/100/1000 BASE-T;ETHERNET
|
|
Napięcie izolacji
|
1500,0 V
|
|
Krzyż LINK-PP
|
Równoważny krzyż serii LP5007NLNL
|
|
Dostępny plik
|
Karta katalogowa / PDF , krok 3D / IGS
|
|
Seria producenta
|
PT61020EL Krzyż Pin do Pin Analogowy
|
|
Funkcja montażu
|
MONTAŻ POWIERZCHNIOWY
|
|
Liczba funkcji
|
4
|
|
Temperatura pracy-Min
|
-40,0 Cel
|
|
Temperatura pracy-maks
|
85,0 Cel
|
|
Metoda pakowania
|
TAŚMA I ROLKA 350 sztuk / rolka
|
|
Wymiar fizyczny
|
L17.62XB12.2XH6.0 (mm)
|
|
Indukcyjność pierwotna
|
350,0 µH
|
|
Wykończenie terminala
|
CYNA
|
|
Stosunek obrotów (Np:Ns)
|
1CT:1;1CT:1
|
|
Wysokość
|
6,0 mm
|
|
Długość
|
17,62 mm
|
|
Szerokość
|
12,2 mm
|
|
Dodatkowa funkcja
|
WYSOKOŚĆ ZAWIERA RÓWNIEŻ TEMINAL
|
