Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

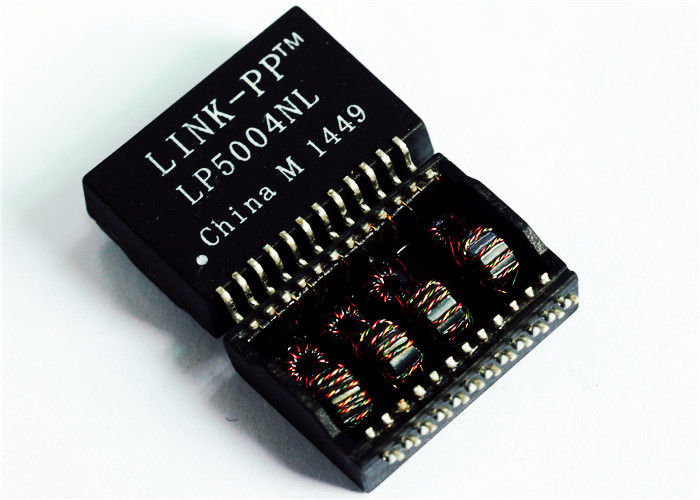

Numer modelu: LP5004NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
element: |
G24102MKG |
Krzyż PN: |
LP5004NL |
Numer pin: |
24 szpilki |
Serii: |
Pojedynczy port GigE Transformer |
Styl zakończenia: |
SMD / SMT |
Napięcie izolacji:: |
1500V |
PRÓBKI: |
Darmowa oferta |
Część krzyżowa: |
G24102MKG = LP5004NL |
element: |
G24102MKG |
Krzyż PN: |
LP5004NL |
Numer pin: |
24 szpilki |
Serii: |
Pojedynczy port GigE Transformer |
Styl zakończenia: |
SMD / SMT |
Napięcie izolacji:: |
1500V |
PRÓBKI: |
Darmowa oferta |
Część krzyżowa: |
G24102MKG = LP5004NL |
Parametry elektryczne przy 25 ° C
Indukcyjność ........................... 350 μH min.
przy 8 mA napięcia stałego przy 100 KHz, 0,2 V
Indukcyjność wypływu .......... 0,50 μH max.
@ 100 KHz, 0,2 V
Interwinding Capacitance ........ 25 pF typ.
@ 100 KHz, 0,2 V
Rezystancja DC .................... 0,90 Ω max.
Strata wtrąceniowa ............ 0,3-100 MHz
-1.1 dB maks.
Return Loss (dB min.)
0.3-30 MHz .....................................- 18
40 MHz .......................................- 14.4
50 MHz .......................................- 13.1
60-80 MHz ......................................- 12
Cross Talk (dB min.)
0.3-30 MHz .....................................- 35
60-100 MHz ....................................- 28
Odrzucanie w trybie wspólnym (dB min.)
0.3-30 MHz .....................................- 40
60 MHz ............................................ 35
80-100 MHz .................................... 30
Włącza współczynnik ........................... 1 CT: 1 ± 5%
Izolacja Hi-Pot .... 1500 VAC 1 mA 1 sek.
temperatura robocza
................................ -40 ° C do +85 ° C
Opis pakietu Mfr | ZGODNY Z ROHS |
Zgodny z REACH | tak |
Zgodny z RoHS UE | tak |
Status | Aktywny ponad 20 lat |
Typ transformatora | TRANSFORMATOR DATACOM |
Podanie | LAN; 10/100/1000 BASE-T; ETHERNET |
Napięcie izolacji | 1500,0 V |
Krzyż LINK-PP | Równoważny krzyż serii LP5007NL |
Plik dostępny | Karta katalogowa / PDF, krok 3D / IGS |
Seria producentów | PT61020EL Przekrój na styk analogowy |
Funkcja montażu | MONTAŻ POWIERZCHNIOWY |
Liczba funkcji | 4 |
Temperatura robocza-min | -40,0 Cel |
Temperatura robocza - Max | 85,0 Cel |
Metoda pakowania | TAPE & REEL 350pcs / Reel |
Wymiar fizyczny | L17.62XB12.2XH6.0 (mm) |
Pierwotna indukcyjność | 350,0 μH |
Zakończenie terminalu | CYNA |
Włącza współczynnik (Np: Ns) | 1CT: 1; 1CT: 1 |
Wysokość | 6,0 mm |
Długość | 17,62 mm |
Szerokość | 12,2 mm |
Dodatkowa funkcja | WYMIAR WYSOKOŚCI ZAWIERA TEMPERALNIE TAKŻE |
